Calculul indicilor de perfectiune ai motorului

Calculul indicilor de perfectiune ai motorului




Calculul indicilor de perfectiune ai motorului

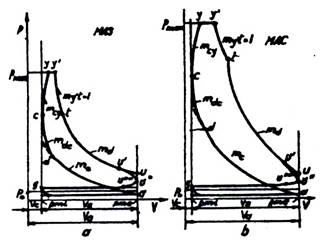

1 Trasarea diagramei indicate si calculul indicilor indicati

In cazul ciclului motor real, numai o parte din energia termica a combustibilului reuseste sa se transforme in lucru mecanic dezvoltat de gaze in cilindru.



Tinand seama de conditiile in care se desfasoara transformarile care alcatuiesc ciclul real, rezulta diagrama indicata de care se leaga o serie de parametrii caracteristici ai motorului (presiunea medie, randamentul si consumul indicat de combustibil), precum si solicitarile mecanice si termice din organele mecanismului motor.

Prin actiunea gazelor asupra pistonului in interiorul cilindrului in timpul desfasurarii ciclului real se dezvolta un lucru mecanic indicat (Li) proportional cu aria diagramei indicate.

Aria corespunzatoare diagramei de pompaj reprezinta un lucru mecanic negativ, micsorand lucrul mecanic indicat. Acest lucru mecanic de pompaj se atribuie pierderilor mecanice si se include in randamentul mecanic.

De aceea Li este reprezentat de bucla mare a diagramei indicate si se obtine prin planimetrarea ei.

Daca se raporteaza lucrul mecanic indicat Li la cilindreea unitara Vs se obtine presiunea medie indicata pi sau lucrul mecanic specific (produs de unitatea de cilindru):

pi=Li / Vs (1)

Presiunea medie indicata se determina pe doua cai:

-grafic in urma planimetrarii buclei mari a diagramei prin care se determina aria acesteia:

Li= mm2desen

care se corecteaza cu coeficientul de rotunjire al diagramei sau randamentul diagramei:

d =0,95.0,98

Se adopta

d =0,98 (2)

Presiunea medie indicata va fi:

(1’)

unde kv=3,13786 cm3/mm - scara volumelor

kp=0,0177 MPa /mm- scara presiunilor.

- pe cale analitica lucru mecanic indicat Li este definit de diferenta dintre lucrul mecanic pozitiv efectuat in cursa de destindere si lucrul mecanic negativ efectuat in cursa de comprimare:

Li=Lcy +Lyy’+ Ly’t+Ltu-Lad -Ldc (3)

Explicitand fiecare termen din relatia (3) si raportand rezultatul la Vs se obtine expresia presiunii medii indicate:

(4)

Abaterea procentuala dintre presiunile medii indicate determinate dupa cele doua metode este:

(5)

In calculele ulterioare se foloseste ca marime a presiunii medii indicate valoarea medie a presiunilor determinate prin cele doua metode:

(6)

Randamentul indicat i reprezinta criteriul de apreciere a eficientei economice a ciclului motor si caracterizeaza gradul de utilizare a caldurii in cilindrii motorului tinand seama de toate pierderile termice, inclusiv de cedarea de caldura catre sursa rece.

Cunoscand presiunea medie indicata, randamentul indicat se determina cu relatia:

(7)

in care Qdis=Qin   - caldura disponibila

Puterea indicata Pi este dezvoltata prin realizarea ciclului real in interiorul cilindrului, adica este puterea transmisa de gaze pistonului pe durata unui ciclu.

Puterea indicata se determina cu relatia:

(8)

Consumul specific indicat de combustibil ci reprezinta cantitatea de combustibil necesara pentru a dezvolta in cilindrul motorului un lucru mecanic egal cu un1kW·h si se determina cu ajutorul relatiei:

(9)

Rezultatele sunt aratate in listingul alaturat.

2 Calculul indicilor efectivi

Pentru calculul indicilor efectivi se alege randamentul mecanic al motorului :

*m=0,89

Marimile efective se determina cu relatiile:

-presiunea medie efectiva:

pe=m· pi=0,89·0,759=0,675 MPa

-randamentul efectiv:

e=m·i=0,89·0,239=0,312



-puterea efectiva:

Pe=m·Pi=0,89·128=113,9 kW



-consumul specific efectiv de combustibil:

ce=ci / m=151/0,89=169,6 g/kW h



3 Calculul indicilor de perfectiune ai motorului si compararea lor cu cei ai solutiilor similare

Calculul indicilor de perfectiune presupune determinarea puterii litrice PL, a puterii pe cilindru Pe1 si a puterii raportata la aria pistonului PA.

Se utilizeaza urmatoarele relatii de calcul:

(14)

(15)

(16)

unde:

Vt=3,530 l - cilindreea totala

i=6 -numarul cilindrilor

D=0,92 dm - alezajul cilindrului

Acesti indici de perfectiune ai motorului de proiectat se compara cu cei ai motoarelor similare si sunt prezentati in tabelul 1.

Tabelul 1

Marca si modelul

Pe

Vi

I

D

PL

Pe1

PA

1. Beijing

2. BMW 320i

3. BMW 323i

4. BMW 328i

5. BMW 520i



6. BMW 523i

BMW 528i

8. BMW Alpina

9. Mercedes E 280

10. Nissan

11. Toyota Mark II

12. Toyota Crown

13. Volvo960

14. Volvo960

15. Volvo V90

16. Volvo V90

1 Motor proiectat
