Incarcatorul frotal IF 445 - Prezentarea echipamentului propus si a caracteristicilor sale

Incarcatorul frotal IF 445 - Prezentarea echipamentului propus si a caracteristicilor sale


Prezentarea echipamentului propus si a caracteristicilor sale

Incarcatorul frotal IF 445 este dotat cu urmatoarele echipamente: cupa pentru pamant, furca pentru reziduuri, lama de nivelare. Poate fi montat pe tractorul de 45 CP pe roti U445 DT, prevazut cu cadru de rezistenta.

Este destinat sa execute, impreuna cu echipamentele aferente o mare diversitate de lucrari, cum ar fi; lucrari de incarcare in mijloace de transport sau alte tipuri de masini pentru reziduuri, precum si lucrari de manipulare a reziduurilor, transportul produselor dintr-un loc in altul pe distante mici, lucrari de nivelare dar si lucrari care tin de alte domenii, printre ele mentionandu-se cele de indepartare a zapezii de pe drumurile publice.

Aceste lucrari pot fi efectuate atat la rampele ecologice, cat si pe terenuri de ses sau cu panta de maxim 160.



Incarcatorul frontal IF 445 cu echipamente poate lucra in urmatoarele conditii climatice :

  • mediu temperat normal;
  • tropical arid sau
  • tropical umed.

Elementele de legatura si asamblare sunt protejate anticoroziv prin cadmiere, iar celelalte prin vopsire.

Incarcatorul in sine este dotat cu echipamentele de lucru aferente, nu are consumuri specifice sau energetice decat la punctele de ungere.

Tractorul pe care este montat consuma insa motorina, ulei de motor si ulei hidraulic.

In general, durata de utilizare a incarcatorului IF 445 cu echipamente este de 8 ani, exceptie facand anumite elemente, cum ar fi furtunurile hidraulice.

In figura 2.1 este prevazut incarcatorul frontal pentru tractorul de 45 CP - IF 445.

Este alcatuit din urmatoarele parti principale:

Cadru asamblat, alcatuit dintr-un cadru sudat (1) pe care se monteaza bucsa I (3) si bucsa II (4).Cadrul sudat este o constructie sudata, alcatuita din patru brate indoite,iar la capete cate doua elemente de legatura, I si II. Este principalul subansamblu de rezistenta al incarcatorului.

Instalatia hidraulica este ansamblul care executa actionarea incarcatorului si a echipamentelor aferente.

Este compus din doi cilindri hidraulici (1), care actioneaza cadrul incarcatorului sus-jos si doi cilindri (2) care actioneaza echipamentele la incarcare si descarcare, un distribuitor hidraulic (6) cu patru sectiuni de lucru care se monteaza pe aripa dreapta a rotii spate a tractorului, supapa de retinere pe cei patru cilindri (7), supapa priza (8), supapa (9), tija asamblata (25).




Elementele de legatura dintre distribuitor si cilindri hidraulici sunt formate din tevi, nipluri, racorduri si furtun hidraulic.

Pompa hidraulica a tractorului reprezinta si sursa energetica a incarcatorului. De asemenea, comanda actionarii se face de la un distribuitor suplimentar (propriu).

Tipul distribuitorului este cu sertar, patru sectiuni si revenire automata iar alimentarea lui se face de la distribuitorul exterior al tractorului.

La partea din fata instalatia are patru iesiri pentru cuplarea echipamentelor de lucru.

Suportul de cuplare este subansamblul pe care se cupleaza rapid echipamentele de lucru ale incarcatorului. Este compus dintr-un suport sudat (1), din profile uzuale, prevazut cu patru puncte de articulare, doua la cadru la partea inferioara si doua la instalatia hidraulica, la partea superioara.Mai are in componenta sa un maner de cuplare (2),bolt asamblat (3) si brat (5),elemente ce ajuta la asigurarea echipamentelor dupa cuplare.

Suport stanga I (4), suport dreapta I (5). Sunt subansamblele care permit cuplarea rapida a incarcatorului la tractor.Sunt constructii sudate, prevazute cu doua bolturi ce realizeaza cuplarea. Fixarea cadrului incarcatorului (1),a cilindrilor hidraulici (2) precum si a bratelor (13) pe acesti suporti se realizeaza cu bolturi (14,15, 19).

Suport fata (6) este subansamblul care se monteaza in fata tractorului si are rolul de a transfera o parte din sarcina pe tractor in aceasta zona.

Suport dreapta II (7), suport stanga II (8) sunt principalele subansamble care preiau sarcina de la incarcator si o transfera blocului motor al tractorului.

Sunt constructii sudate, robuste si au in componenta cate un suport pe care se realizeaza cuplarea rapida a incarcatorului prin intermediul suportilor stanga I si dreapta I. pozitia (4, 5).

Suport inferior (9) este ansamblul care realizeaza sprijinirea incarcatorului pe sol cand acesta este decuplat de la tractor. Sunt in numar de doua, regobile si se compune din teava suport (1), picior (2), elemente de fixare (4).

Placa I (3) este subansamblu sudat format din doua placi si prezinta trei puncte la care se cupleaza cadrul, tija si bratul.

Bratul este elementul care formeaza paralelogramul posterior al incarcatorului. Sunt in numar de doua, fiecare dintre ele fiind articulate cu un capat de suport stanga I (4),respectiv suport dreapta I (5) si cu celalalt capat de placa I (11). Este alcatuit din brat sudat (1) si bucsa (2).

Bolturile I, II, IV sunt elementele care realizeaza asamblarea principalelor subansamble ale incarcatorului intre ele.

Manerul asamblat este elementul care realizeaza cuplarea rapida a incarcatorului pe suportii stanga I si dreapta I (4, 5).Este compus dintr-un maner (2), un excentric (2) care usureaza operatia de decuplare a incarcatorului si un opritor (3) care are rolul de a asigura manerul pentru a nu se decupla in timpul manevrelor.

Echipamentele incarcatorului frontal IF-445 sunt : cupa pentru materiale, furca pentru reziduuri si lama de nivelare.

Este o constructie sudata simpla formata dintr-o manta (1) din tabla doi pereti laterali (2), intaritura (3), un cutit central (9), doua cutite laterale (10), doua urechi III (13) si doua carlige (14), care realizeaza cuplarea la incarcator. Cutitele au rolul de a decupa si taia pamantul la incarcare.

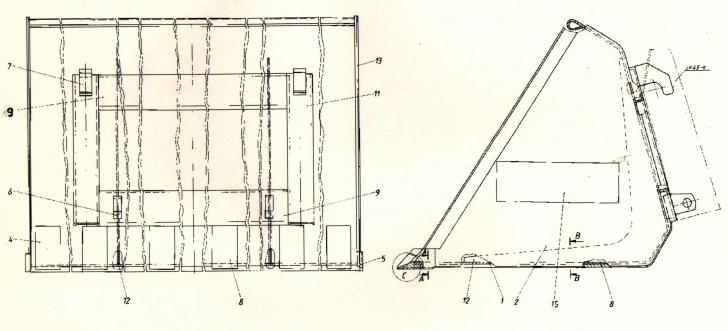

Fig.2.2. Cupa pentru materiale

1.manta; 2.pereti laterali; 3,4,5,6,11.intarituri; 7.traversa; 8.placa; 9.cutit central; 10.cutit lateral; 13.urechi de prindere; 14.carlige; 15.sablon inscriptionare

In figurile 2.3 si 2.4 sunt prezentate alte tipuri de cupe pentru reziduuri care pot fi montate pe incarcator.

Fig.2.3. Cupa pentru reziduuri voluminoase

1.furca; 2,3,4,5,6.vergea; 7.perete lateral; 8.placa; 9.cutit; 10.patina;

11,12,13.traversa; 18.ureche; 19.carlig

Cupa din figura 2.1.3 este o constructie sudata realizata in principal din vergele de otel de ф 15 si cuprinde urmatoarele elemente : furca (1), vergea I, II, III, IV, V (2,3,4,5,6), perete lateral (7), patina (10), traversa I, II, III (11,12,13) urechea III (18), carlig (19). Vergelele sunt sudate distantat intre ele pentru a permite caderea impuritatilor din masa produsului incarcat.

Cupa din figura 2.4 este o constructie sudata alcatuita dintr-o manta (1), doi pereti laterali (2), un cutit (3), cutit stanga (4), cutit dreapta (5), urechea III (6),doua bucati si carlig (7), doua bucati pentru cuplare. Cutitele au rolul de a taia materialul de incarcat in plan longitudinal si vertical , in timpul incarcarii.

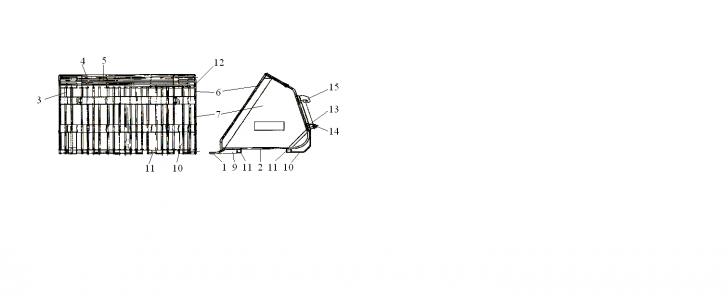

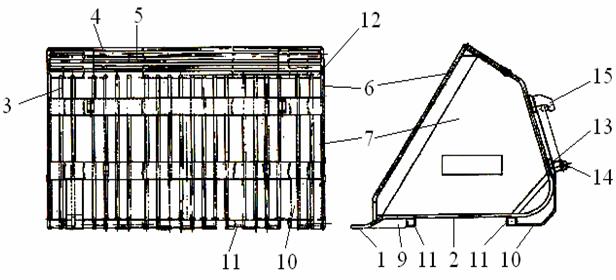

Fig.2.4. Cupa pentru reziduuri

1.manta; 2.pereti laterali; 3.cutit; 4.cutit stanga; 5.cutit dreapta; 6.ureche; 7.carlig


Fig.2.5. Furca pentru reziduuri

1.cadru; 2.suport gheare; 3.urechi de prindere; 5.cilindru hidraulic; 6.bolt; 7.gheara laterala I; 8.gheara laterala; 9.lance; 10,11.bolt; 12.racord orientabil; 13.cap; 14.garnitura; 15.sablon inscriptionare; 16.distantier; 17.supapa; 18.furtun; 19.stift elastic; 20.saiba; 21.splint; 22.saiba; 23,24.piulita; 25.surub; 26.piulita; 27.saiba.

Este compusa dintr-un cadru (1)care este o constructie sudata din table si tevi si pe care sunt sudate, urechea III si un carlig, necesare cuplarii pe incarcator. De cadru se articuleaza in doua puncte pe lateral suportul gheare (2) care este tot o constructie sudata simpla prevazuta cu gauri si urechi de prindere a ghearelor frontale (3), gheara laterala II (8), cilindru hidraulic (5). Suportul gheare este articulat de cadru prin boltirile (11) iar cilindrul hidraulic prin boltul (6) si boltul (10).

Pe cadru sunt montate principalele organe de lucru, lame (9), in numar de 6, asamblate pe con si asigurate cu piulita (23) si contrapiulita (24). Legaturile hidraulice sunt formate din furtun (18), supapa (17), cot (12). Ghearele frontale sunt asigurate cu stiftul elastic (19).


Fig.2.6. Lama de nivelare

1.lama; 2.cadru sudat; 3.copiator cu roata; 4.cilindru hidraulic; 5.garnitura; 6.cot; 8.supapa; 9.cutit; 10,11.bolt; 12.furtun; 14,15.piulita; 16,17.surub; 18.saiba; 19,20.piulita; 21.saiba; 22,23.splint; 24.saiba.

Are ca principale subansamble: lama (1), cadru sudat (2), copiator cu roata (3), cilindru hidraulic (4), cutit (9).

Lama este un subansamblu sudat format din perete, intarituri, suporti pentru copiatorul cu roata, urechi de prindere a cilindrului hidraulic si a cadrului sudat.

Cadrul sudat este tot o constructie sudata din tevi pe care sunt montate urechea III si carligul pentru cuplarea la incarcator.

Copiatorul cu roata (figura 2.7) in numar de doua, montate cu suruburi pe lama. Are ca principale componente : roata sudata (1), suport (2), brat telescopic (3), suport roata (4).Roata este montata pe suport roata prin bolt roata (8).

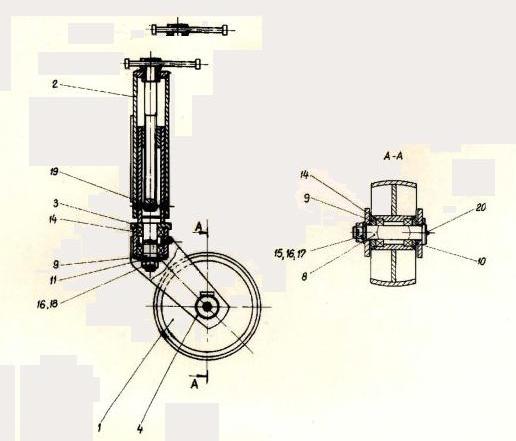

Fig.2.7. Copiator cu roata

Roata este montata pe doi rulmenti (14) avand posibilitatea de rulare usoara iar boltul (8) are montat ungator (20).

Roata are posibilitatea de pivotare tot datorita a doi rulmenti (14) montati in bratul telescopic (3).

Incarcatorul frontal IF 445 cu echipamente efectueaza lucrari de incarcare si transport pe distante scurte a reziduurilor, precum si operetii de nivelare sau curatire a terenului la rampa ecologica. Dupa cuplarea echipamentelor pe incarcator se procedeaza astfel :

In lucru cu cupa pentru pamant (reziduuri), dupa ce incarcatorul se spijina pe sol cu cupa, acesta este impins de catre tractor, efectuandu-se in acest fel incarcatura cu materiale. Dupa ce cupa s-a incarcat la capacitatea integrala, se actioneaza cilindrii hidraulici din fata, obtinandu-se o inclinare a cupeispre spate cu 270. Se ridica echipamentul la o inaltime de cca 0,5 m si se realizeaza deplasarea la locul de descarcare.

Se actioneaza cilindrii hidraulici din spate pe pozitia de ridicare pana la obtinerea unei inaltimi de descarcare suficienta in functie de inaltimea mijlocie de transport sau a masinii care face incarcarea, dupa care se face incarcarea materialului actionand cilindrii din fata incarcatorului.

Se coboara cupa pana la nivelul solului si se reia ciclul prezentat.

In lucru cu furca pentru reziduuri, se coboara incarcatorul cu furca pana la nivelul la care vrem sa realizam incarcarea acestora cu material, actionand cilindrii din spate ai incarcatorului. Se realizeaza o pozitie orizontala a furcii in momentul intrarii in material prin actionarea cilindrilor din fata.

Daca suportul cu gheare al furcii nu este ridicat in pozitia cea mai de sus pentru a putea permite incarcarea, se realizeaza aceasta pozitie actionand cilindrul de pe furca la pozitia minima a sa.

Furca este impinsa de catre tractor, efectuindu-se in acest fel patrunderea acesteia in gramada de material, dupa care se actioneaza cilindrul de pe furca in scopul inchiderii suportului cu gheare, delimitandu-se in acest fel portia de material ce trebuie incarcata. Se deplaseaza inapoi tractorul realizand in acest fel desprinderea portiei din gramada. Se actioneaza cilindrii din fata ai incarcatorului la cursa minima obtinandu-se o inclinare a furcii spre spate cu 270 , dupa care se realizeaza deplasarea la locul de descarcare cu echipamentul pozitionat la cca 0,5 m de sol.

Se actioneaza cilindrii hidraulici din spate pe pozitia de ridicare pana la obtinerea unei inaltimi suficiente, dupa care se face descarcarea actionand mai intai cilindrul de pe furca apoi cilindrii din fata ai incarcatorului, care realizeaza practic descarcarea materialului.

In lucru cu lama de nivelare, dupa cuplarea si zavorarea pe incarcator se  actioneaza cilindrii hidraulici din fata ai incarcatorului pana ce lama este adusa la pozitia paralela cu solul. Se regleaza inaltimea de nivelare cu ajutorul copiatoarelor cu roata dupa care tractorul impinge lama in directia dorita. Pentru deplasarea laterala a materialului, lama este inclinata staga, dreapta la un unghi de maxim 250 cu cilindrul hidrulic.

Dupa efectuarea lucrului, lama este ridicata cu ajutorul cilinrilor hidraulici ai incarcatorului.

Tractorul U 445 este echipat cu un motor (D-115) Diesel in 4 timpi cu injectie directa. Are 3 cilindri si racire cu apa iar puterea motorului este de 33,1 kW, DIN la 2400 rot/min.

Caracteristicile tehnice ale motorului tractorului U-445 sunt:

- alezaj: 95 mm;

- cursa: 110 mm;

- cilindru: 2340 cm3;

- cuplu motor: max 140 Nm la 1200 rot/min.

Raportul de compresie este de 17 :1. Ungerea se face sub presiune si prin stropire. Dispune de un filtru de aer cu prefiltru centrifugal. Alimenterea se face prin pompa de injectie rotativa tip DPA 3233330, licenta CAV.

Are ambreiaj de frictiune, uscat, dublu (pentru cutia de viteze si pentru priza de putere) comandat prin pedala. Cutia de viteze este mecanica, cu 3 trepte si reductor planetar. Vitezele de deplasare sunt date in km/h, la turatia nominala a motorului, pentru anvelope de 12,4-28". Blocarea diferentialului se face prin comanda de la pedala si revenire automata. Directia este mecanica, prin melc-rola, raportul de transmitere fiind de 1 : 22,4.

Franele sunt de trei tipuri : de servicii, de parcare si de mana. Franele de servici sunt cu banda, uscate, actionate prin pedale, independent sau simultan. Franele de parcare actioneaza si blocheaza franele de servici, prin maneta.Frana de mana este independenta de franele de servici si are comanda speciala.

Priza de putere este independenta, cu o turatie de 540 rot/min, la 1970rot/min ale motorului si 659 rot/min la regimul nominal al motorului. Poate fi si sincrona, realizand 4,09 rotatii pentru un metru parcurs.

Instalatia hidraulica este compusa din :

- mecanism hidraulic monobloc pentru reglaj automat al fortei de tractiune si pozitiei de lucru;

- distribuitor suplimentar pentru cilindrii exteriori cu simplu sau dublu efect (comanda speciala) :

- pompa hidraulica, cu roti dintate, debit 21,8 l/min la turatia de 2180 rot/min.

Mecanismul de suspendare este in trei puncte, categoria I si a II a, cu tija verticala dreapta, reglabila. Forta maxima de ridicare este de 1177 da N.

Caracteristicile tehnice ale tractorului U-445 sunt:

- lungime:  3140 mm

- inaltime la volan:  1490 mm

- ampatament:  1960 mm

- garda la sol:  380 mm

- ecartament:

fata min - max: 1280-1975 mm

spate min - max: 1200-1900 mm

Masa tractorului in stare de exploatare este de 1820 kg.

Caracteristici tehnice pentru incarcatorul IF 445

- Categoria : mijloc de incarcare- descarcare cu flux discontinuu

- Tipul : incarcator frontal purtat pe tractor;

- Tractorul pe care se monteaza : U 445 - DT

- Sursa energatica : pompa hidraulica a tractorului

- Modul de actionare : cilindri hidraulici cu supape de retinere

- Numarul cilindrilor hidraulici: 4

- Tipul distribuitorului : cu sertar, patru sectiuni, revenire automata

- Alimentarea distribuitorului:de la distribuitorul exterior al tractorului

- Dimensiuni de gabarit:

- lungime:  2350 mm

- latime:  970 mm

- inaltime: 1730 mm

- Spatiul liber la ridicarea maxima: 900 mm

- Inaltimea pana la boltul de basculare,la basculare max: 3170 mm

- Inaltimea de descarcare:  2400 mm

- Unghiul de basculare:

- catre fata (golire) max 500

- catre fata (incarcare) max 270

- Capacitatea maxima de ridicare : 500 kg

- Debitul pompei la turatia de 2180 rot/min: 21,8 l/min;

- Masa neta a incarcatorului:  500 kg.

Caracteristicile tehnice ale echipamentelor sunt:

Lama de nivelare

Masa lamei de nivelare : 184 kg

Dimensiuni de gabarit :

- lungime : 1700 mm

- latime : 700 mm

- inaltime : 650 mm

Numar cilindri hidraulici : 1 buc

Numar copiatoare cu roata : 2 buc

Latimea de nivelare la 00 : 1700 mm 2

Unghiul maxim de inclinare al lamei :

- stanga : 250

- dreapta : 250

Capacitatea maxima de incarcare : 400 kg;

Cupa pentru materiale

Masa cupei pentru materiale : 105 kg

Dimensiuni de gabarit :

- lungime : 1100 mm

- latime : 677 mm

- inaltime : 581 mm

Capacitatea maxima de incarcare : 400 kg

Furca pentru reziduuri

Masa furcii pentru reziduuri : 137 kg

Dimensiuni de gabarit :

- lungime : 1115 mm

- latime : 893 mm

- inaltime : 796 mm

Numar cilindri hidraulici de actionare : 1 buc

Numar de lanci : 6 buc

Numar de gheare frotale : 7 buc

Numar de gheare laterale : 4 buc

Capacitatea maxima de incarcare : 400 kg
