Mijloace pentru manipulareu uzinala

Mijloace pentru manipulareu uzinala

Se manipuleaza,de obicei,cu unul din urmatoarele utilaje :transpaleta manual-mecanica sau hidraulica (fig 1) transpaleta electrica (fig 2) ;stivuitorul elctric - electrostovuitorul (fig 3) ; stivuitorul cu motor termic-motostivuitorul (fig 4) ;translatorul (fig 5)

Atunci cand nu se pune problema deplasarii ,utilizarea transpaletei este preferabila,intrucat are loc numai o manipulare la nivel redus,iar operatia se executa cu un utilaj usor.

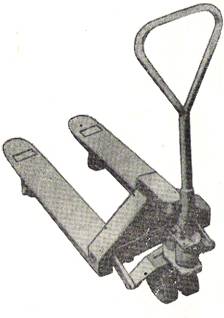

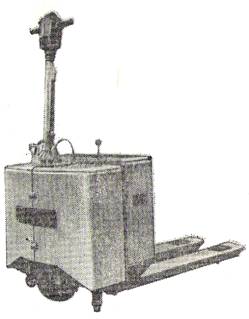

Fig 1 Transpalet manual hidraulic Fig 2 Transpaleta electrica

In schimb electro si motostivuitoarele se folosesc ori de cate ori este necesara stivuiri ,fie in scopul depozitarii,cu utilizarea spatiului pe verticala,fie in scopul incarcarii vagoanelor sau autocamioanelor cu paleta lada stivuite.

Progresele recente in domeniul electrostivuitoare constau in inlocuirea reglajului prin intermediul reostatelor a turatiei motoarelor electrice de curent continuu,cu reglajul cu ajutorul tiristoarelor,ceea ce conduce la reducerea pierderiilor de energie electrica si asigura o mai mare finete la manevrare.

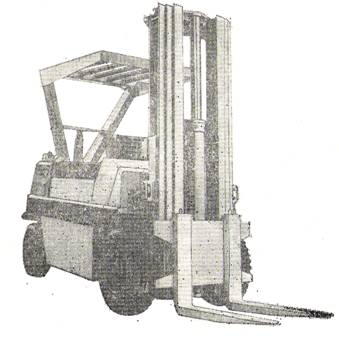

Fig 3 Stivuitor electric

Motostivuitorul, prin robustetea sa este preferat electrostivuitorului ori de cate ori se  lucreaza in spatii deschise,acolo unde gazele de de esapament se pot disipa in admosfera.In spati inchise,functionarea motorului termic este interzisa,locul acestuia fiind preluat de electrostivuitor.

In cazul in care depozitarea se face in stelaje inalte este recomandabila utilizarea transpaletelor cu cale de rulare pe sol sau suspendata.Cele mai raspandite sunt de tipul cu cale de rulare pe sol,intrucat nu introduc sarcini suplimentare pe verticala,in stelaje sau in constructie

Un asemenea translator se compune dintr-un carucior pe o cale de rulare paralela cu stelajele.Pe acest carucior este fixat catargul care permite culisarea pe verticala a postului de conducere si a dispozitivului de preluare a paletelor.Ghidarea intregului ansamblu-carucior si catarg se face de obicei pe trei role,doua la partea inferioara si una la partea superioara.Actionariile sunt electrice,alimentarea cu energie facandu-se pe la parte superioara.Transpalatoarele intr-o gama de tipodimensiuni in functie de sarcina maxima care o pot prelua(320,500,1000sau 1600daN)si de inaltimi maxime uzuale de ridicare de 6.9-12m,ajungand pana la 30m.Caracteristic acestor translatoare este robustetea mai mare in comparatie cu celelalte utilaje de manipulare descrise mai inainte

Este de remarcat ca pentru asigurarea trecerii transpaletelor si stivuitoarelor in mijloace de transport,rampa de incarcare trebuie sa aiba o inaltime acceptabila,corespunzand cu cea a paletelor vagoanelor si a platformelor autovehiculelor.

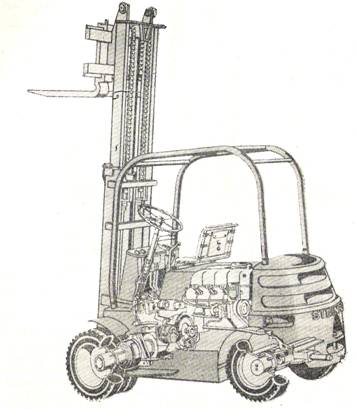

Fig 4 Motostivuitor

Totusi,datorita deplasarii pe verticala a podelei,ca urmare a sagetilor diferite ale suspensiilor in functie de incarcatura,ca si pentru compensarea spatiilor ramase intre rampe si plansee,in toate cazuriile de utilizare a transpaletelor sau stivuitoarelor la operatiile de introducere si scoatere a marfilor in/din mijloace de transport se folosesc podete metalice simple sau articulate

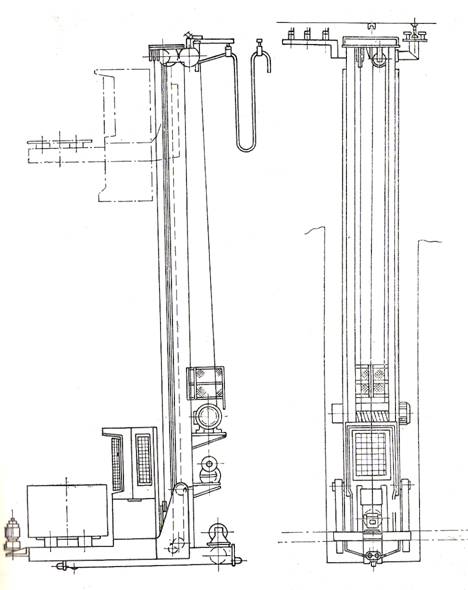

Fig 5 Translator

In lipsa unei rampe,platforma ridicatoare uneori mobila,poate asigura ridicarea paletei si a mijlocului de manipulare la inaltimea dorita
