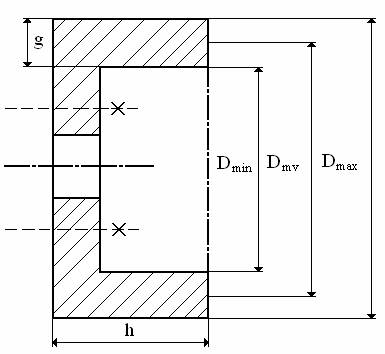

Volantul are forma unei coroane circulare (fig. 2.20).

Figura 2.20

unde: - g [mm] - latimea coroanei volantului

- h [mm] - grosimea radiala a coroanei volantului

- Dmin [mm] - diametrul minim al coroanei

- Dmax [mm] - diametrul maxim al coroanei

- Dmv [mm] - diametrul mediu al coroanei

Dmv=(Dmax+Dmin)/2

Momentul mecanic de inertie al volantului se poate calcula cu relatia:

[kg.m2] (2.16)

unde: - mv [kg] - masa volantului

mv=10-6.p.ρ.b.g.Dmv [kg] (2.17)

unde: - ρ [kg/dm3] - densitatea materialului volantului

se allege ρ=7,85 kg/dm3 pentru otel

ρ=7,15 kg/dm3 pentru fonta

Se introduce (2.17) in (2.16) si rezulta:

[mm]



Raportul dintre latimea b si grosimea radiala h a coroanei este:

b/h= 0,6 2,2

Prin alegerea uneia din cele doua dimensiuni (b sau h), se adopta o valoare pentru raportul b/h si se determina cealalta. In acest mod toate marimile din partea dreapta a relatiei (2.18) sunt cunoscute si se poate determina diametrul mediu al volantului Dmv.

Apoi se calculeaza diametrul minim si cel maxim al coroanei:

Dmax=Dmv+g [mm]

Dmax=384+30 [mm]

Dmax=413 [mm]

Dmin=Dmv-g [mm]

Dmin=383-30 [mm]

Dmin=353 [mm]

Viteza periferica a volantului trebuie sa nu depaseasca o valoare minima admisibila vva.

Viteza maxima a unui punct de pe periferia coroanei este:

vmax=10-3.ω.Dmax/2 [m/s]

vmax=10-3.450*.=92.92 [m/s]

vmax=92.92 [m/s]

vva=65 m/s pentru fonta

vva=100 m/s pentru otel
