Comportamentul tranzistorului

Tranzistorii se comporta precum doua diode puse spate-in-spate atunci cand sunt verificati cu ajutorul multimetrului pe post de ohmmetru sau cu functia "verificare dioda", datorita celor trei straturi PNP sau NPN.

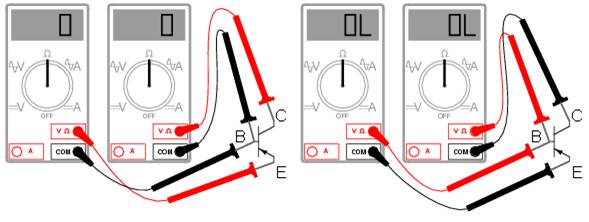

Tranzistorul alaturat este de tip PNP; sonda neagra este terminalul negativ (-) iar cea rosie corespunde terminalului pozitiv (+)

Daca multimetrul este echipat cu functia "verificare dioda", putem folosi acea functie pentru aflarea tensiunii de polarizare directa a jonctiunii PN. In cazul unui tranzistor NPN, indicatia aparatului de masura va fi exact invers.

Determinarea tipului si contactelor unui tranzistor bipolar nemarcat

Daca folosim functia "verificare dioda", vom vedea ca jonctiunea emitor-baza are o tensiune directa mai mare decat jonctiunea colector-baza. Aceasta diferenta a tensiunii directe se datoreaza diferentei concentratiilor de dopaj dintre regiunile emitorului si colectorului: emitorul este un material semiconductor dopat mult mai puternic decat colectorul, ceea ce duce la producerea unei tensiuni directe mult mai mari a jonctiunii cu baza.

Cunoscand acest lucru, putem determina contactele unui tranzistor nemarcat. Acest lucru este important deoarece nu exista un standard cu privire la modul de impachetare al tranzistorilor. Desigur, toti tranzistorii bipolari au trei contacte, dar pozitie lor fizica in cadrul tranzistorului poate fi diferita de la un producator la altul.

Sa presupunem ca luam un tranzistor la intamplare, nemarcat, si incepem sa masuram cu ajutorul multimetrului setat pe functia "verificare dioda". Dupa masurarea tuturor combinatiilor de contacte, ajungem la urmatoarele rezultate:

Singurele combinatii de contacte pe care putem masura tensiunea sunt 1 si 3 (sonda rosie pe 1 si sonda neagra pe 3), si 2 si 3 (sonda rosie pe 2 si sonda neagra pe 3). Aceste doua citiri trebuie sa indice tensiunea de polarizare directa a jonctiunii emitor-baza (0,655 V) si a jonctiunii colector-baza (0,621).

Putem acum cauta contactul comun ambelor seturi de masuratori "conductive". Acest contact trebuie sa fie baza tranzistorului, deoarece acesta este singurul strat, al dispozitivului format din trei straturi, ce este comun ambelor seturi de jonctiuni PN (emitor-baza si colector-baza). In acest exemplu, contactul cautat este numarul 3, fiind comun combinatiilor 1-3 si 2-3. In ambele masuratori, sonda neagra (-) a aparatului de masura a venit in contact cu contactul 3, ceea ce ne spune ca baza acestui tranzistor este realizata dintr-un material semiconductor de tip N. Prin urmare, tranzistorul in cauza este un tranzistor bipolar de tip PNP, cu baza - contactul 3, emitor - contactul 1 si colector - contactul 2.

Dupa cum putem observa, baza tranzistorului in acest caz nu> este contactul din mijloc al tranzistorului, asa cum ne-am astepta. Acest lucru se intampla foarte des in practica. Singura modalitate prin care ne putem asigura de corectitudinea contactelor este prin verificarea cu ajutorului unui multimetru, sau cu ajutorul catalogului producatorului.

Determinarea integritatii unui tranzistor

Stiind faptul ca un tranzistor se comporta precum doua diode asezate spate-in-spate la testarea conductivitatii cu un aparat de masura, daca in urma masuratorilor descoperim ca exista continuitate in mai mult sau mai putin de doua dintre cele sase combinatii de contate, putem spune cu siguranta ca tranzistorul este defect, sau ca dispozitivul aflat sub inspectie nu este un tranzistor si un cu totul alt dispozitiv!.

Modul de functionare al tranzistorului

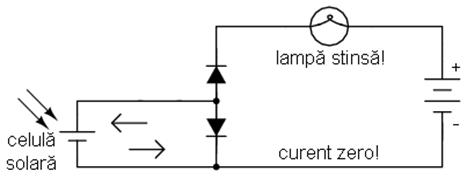

Totusi, modelul "celor doua diode" nu poate explica functionarea tranzistorului ca si dispozitiv de amplificare a semnalului.

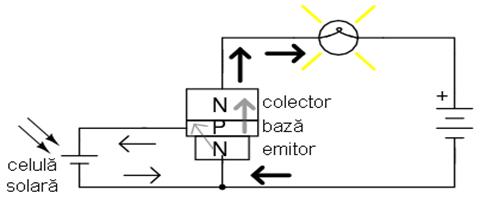

Pentru ilustrarea acestui paradox, putem examina circuitul alaturat, folosind diagrama fizica a tranzistorului pentru usurarea explicatiilor.

Sageata diagonala gri are directia deplasarii electronilor prin jonctiunea emitor-baza. Acest lucru este clar, din moment ce electroni se deplaseaza dinspre emitorul de tip N spre baza de tip N: jonctiunea este polarizata direct. Totusi, jonctiunea baza-colector se comporta mai ciudat. Sageata ingrosata verticala indica directia de deplasare a electronilor dinspre baza spre colector. Din moment ce baza este realizata dintr-un material de tip P iar colectorul dintr-un semiconductor de tip N, directia de deplasare a electronilor este inversa fata de directia normala de deplasare printr-o jonctiune P-N! In mod normal, o jonctiune P-N nu ar permite deplasarea inversa a electronilor, cel putin nu fara a oferi o opozitie extrem de mare. Totusi, un tranzistor saturat prezinta o opozitie foarte mica fata de deplasarea electronilor de la emitor la colector, lucru demonstrat si prin faptul ca lampa este aprinsa!

Prin urmare, modelul celor doua diode puse spate-in-spate poate fi folosit doar pentru intelegerea modului de verificare al tranzistorilor cu ajutorul aparatului de masura, nu si pentru intelegerea functionarii acestora in circuitele practice.
