Pozitionarea pieselor in spatiul hartie si in spatiul model

Pozitionarea pieselor in spatiul hartie si in spatiul model

1. Obtinerea proiectiilor in spatiul model

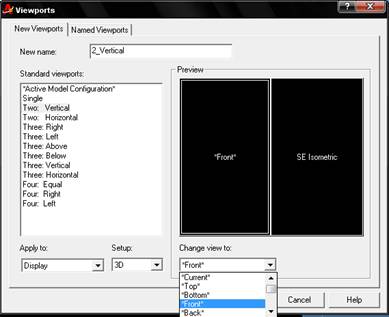

Proiectiile ortogonale si izomerice ale modelului solid pot fi dispuse in diferite ferestre ale desenului, numite viewporturi. Astfel desenul poate fi inpartit in mai multe ferestre viewports dreptunghiulare, adiacente. Configuratia acestor ferestre se stabileste folosind comanda Vports. Comanda poate fi accesata si din meniul derulant View, optiunea Viewports. Prin intermediul ferestrei de dialog a comenzii se pot alege: numele noii configuratii, numarul si pozitia in desen a ferestrelor viewports, tipul proiectiei pentru fiecare fereastra.

Astfel, pentru modelul reprezentat optiunile pot fi:
- in caseta New name se stabileste numele noii configuratii: 2_vertical;
- din lista Standard viewports se alege configuratia dorita,formata din doua ferestre de afisare verticale;
- din lista Apply to: se stabileste aplicare configuratieiintregului spatiu afisat Display;

Daca s-ar fi ales optiunea Current Viewport, configuratia ar fi fost aplicata unei ferestre existente, care ar fi fost impartita, la randul ei, in doua ferestre verticale;

- din lista Setup se alege optiunea 3D, pentru a permite o prezentare tridimensionala a modelului;

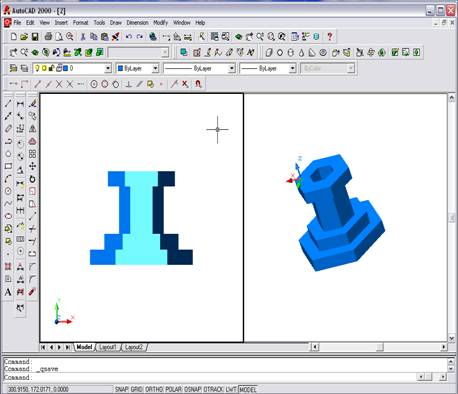

- din lista Change view to se aleg proiectiile modelului pentru fiecare fereastra (numele proiectiilor corespund sistemului american de proiectie); astfel, pentru fereastra din stanga se stabileste o vedere din fata a modelului, iar pentru a doua fereastra o vedere axonometrica izometrica;
- configuratia se poate previzualiza in fereastra Preview

2. Obtinerea proiectiilor in spatiul hartie

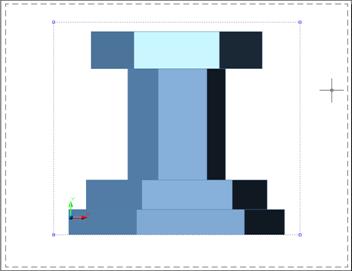

Dupa ce desenul a fost realizat in spatiul model, la actionarea butonului Layout din linia de stare este afisata o singura fereastra viewport. Suprafata printabila, pentru setarile curente ale formatului de pagina si ale dispozitivului de ploatare, este delimitata de un dreptunghi trasat cu linie intrerupta. Se observa ca noul aspect al pictogramei UCS, specific spatiului hartie

Fiecare layout are o anumita configuratie de pagina, care contine informatii referitoare la formatul de hartie pe care va fi tiparit desenul, dar si informatii privind dispozitivul de ploatare. Aceasta configuratie poate fi salvata sub un nume pentru a fi restaurata sau pentru a fi aplicata altor machete layout. De asemenea, o anumita configuratie salvata poate fi folosita ca punct de pornire pentru a crea noi configuratii. Configuratiile pot fi create si modificate prin comanda Page Setup Manager din meniul File.
Butonul New al ferestrei Page Setup Manager permite definirea unei noi configuratii careia I se asociaza un nume. Alegerea configuratiei curente,modificarea unei configuratii sau definirea uneia prin importarea dintr-un alt desen se obtin actionarea butoanelor Set Current, Modify, respectiv Import.
