In afara de teledinamograma s-a impus utilizarea teleelectrogramei, care reprezinta variatia curentului absorbit de motorul unitatii de pompare in functie de cursa prajinii lustruite. Teleelectrograma da indicatii asupra starii utilajului de fund, a celui de suprafata si asupra echilibrarii unitatii de pompare, Socolf. Indicatiile teleelectrogramelor, ca si cele ale teledinamogramelor, sunt calitative.

Semnalul proportional cu curentul absorbit de motorul unitatii de pompare (pe o faza), care se aplica pe placile de deflectie verticala a osciloscopului, provine de la un teleampermetru.

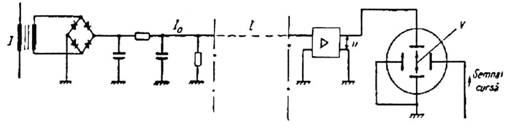

Figura 4 : Schema electrica de principiu a teleampermetrului.

l - linia de transmisie, u - tensiunea aplicata, I - curentul pe o faza a motorului, IO -curentul de telemasura.
